DK7732 — электроэрозионный проволочно-вырезной станок с ЧПУ

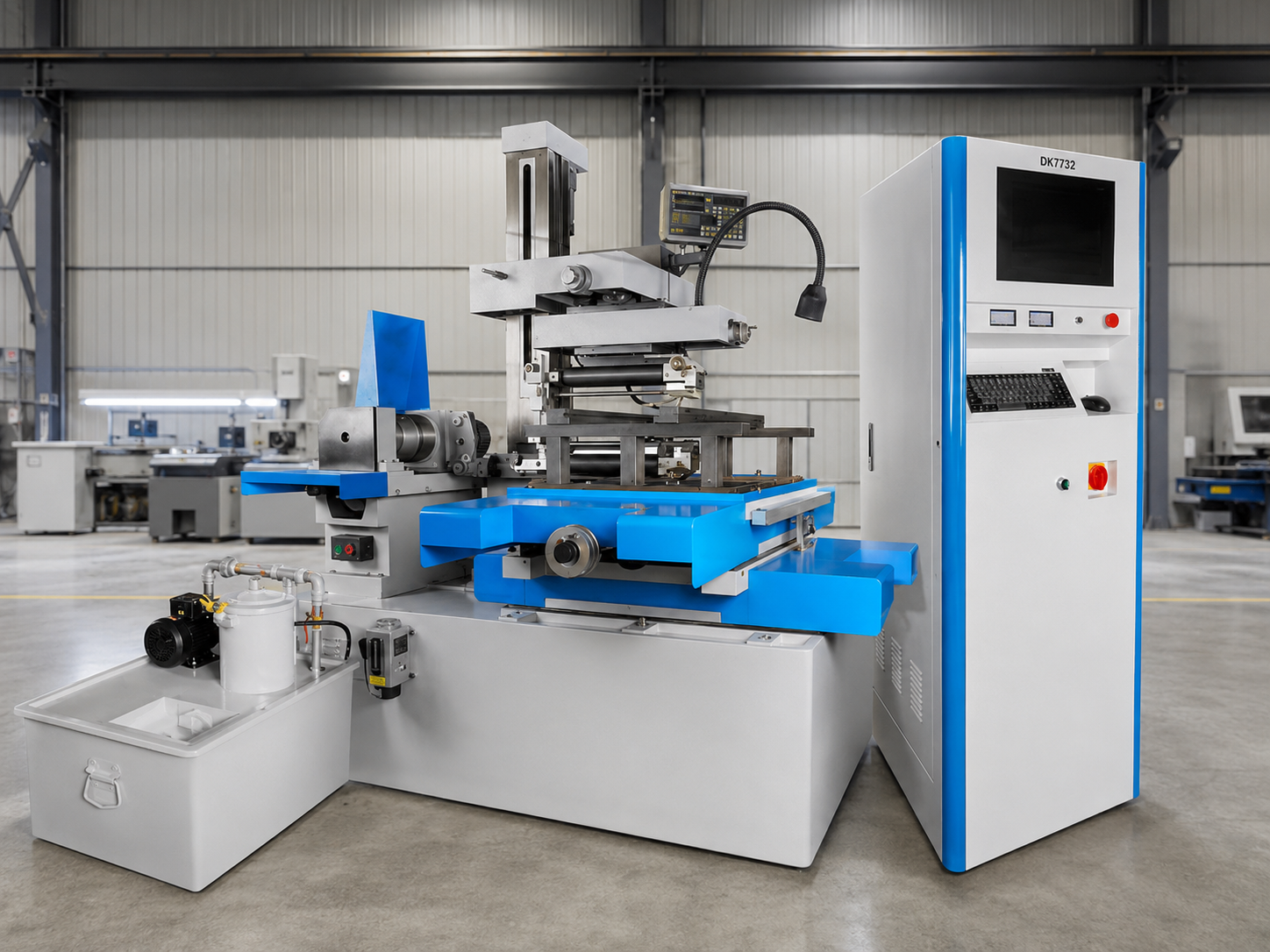

Электроэрозионный проволочно-вырезной станок DK7732 с ЧПУ
В качестве электрода используется движущаяся молибденовая проволока диаметром 0,15–0,20 мм.
Материал удаляется электрическими разрядами между проволокой и заготовкой. Резание выполняется без непосредственного механического контакта, поэтому станок позволяет обрабатывать закалённые стали, твёрдые сплавы и тонкостенные детали без значительных силовых нагрузок.
Перемещение рабочего стола составляет 320 × 400 мм. В зависимости от комплектации станок способен обрабатывать заготовки толщиной до 300–500 мм и массой до 400 кг.
Возможности станка
На DK7732 выполняются:
- контурная электроэрозионная резка;
- изготовление матриц и пуансонов;
- обработка штампов и пресс-форм;
- вырезание пазов и фасонных отверстий;
- изготовление деталей со сложным наружным и внутренним профилем;
- обработка закалённых сталей;
- изготовление шаблонов и калибров;
- резка инструментальных и твёрдых сплавов;
- изготовление зубчатых профилей;
- прямая и конусная обработка;
- единичное и серийное производство деталей.
Система ЧПУ позволяет загружать подготовленные контуры, задавать режимы резания и автоматически выполнять обработку по заданной траектории.
Технические характеристики DK7732
| Характеристика | Значение |
|---|---|
| Тип оборудования | проволочно-вырезной электроэрозионный станок |
| Управляемые оси | X, Y; U и V — в комплектации для конусной резки |
| Перемещение рабочего стола X × Y | 320 × 400 мм |
| Размер рабочего стола | около 415 × 635 мм |
| Максимальная толщина обработки | 300 мм; до 500 мм — в зависимости от исполнения |
| Максимальная нагрузка на стол | 400 кг |
| Максимальный угол конусной обработки | ±3° при толщине до 100 мм |
| Расширенная конусная обработка | до ±30° — опционально |
| Диаметр проволоки-электрода | 0,15–0,20 мм |
| Материал проволоки | молибден или сплав вольфрама и молибдена |
| Скорость движения проволоки | 5–11 м/с |
| Максимальная производительность резания | до 150 мм²/мин |
| Максимальный рабочий ток | 6 А |
| Точность обработки | до 0,015 мм |
| Шероховатость после одного прохода | Ra ≤ 2,5 мкм |
| Шероховатость после многопроходной обработки | Ra ≤ 1,5 мкм |
| Рабочая жидкость | водный электроэрозионный состав |
| Объём бака рабочей жидкости | около 100 л |
| Направляющие | стальные линейные |
| Передача по осям | шарико-винтовая |
| Система управления | промышленный компьютер с программным обеспечением CAD/CAM |
| Электропитание | трёхфазное, 220–415 В, 50/60 Гц |
| Потребляемая мощность | около 3 кВА |
| Масса станка | около 1700 кг |
Преимущества оборудования
- Обработка закалённых и труднообрабатываемых материалов.
- Отсутствие механического давления инструмента на заготовку.
- Получение сложных контуров и узких пазов.
- Возможность конусной резки.
- Повторное использование молибденовой проволоки.
- Высокая точность изготовления деталей.
- Многопроходная обработка для улучшения качества поверхности.
- Программирование контуров в CAD/CAM.
- Работа с деталями массой до 400 кг.
- Подходит для единичного и серийного производства.
ООО «ЛАЗЕР-КМ» выполняет проволочно-эрозионную обработку металлических деталей на станке DK7732. Работы производятся по чертежам, эскизам и электронным моделям заказчика. Для расчёта стоимости направьте техническую документацию, укажите материал, толщину заготовки, количество деталей и требования к точности.
