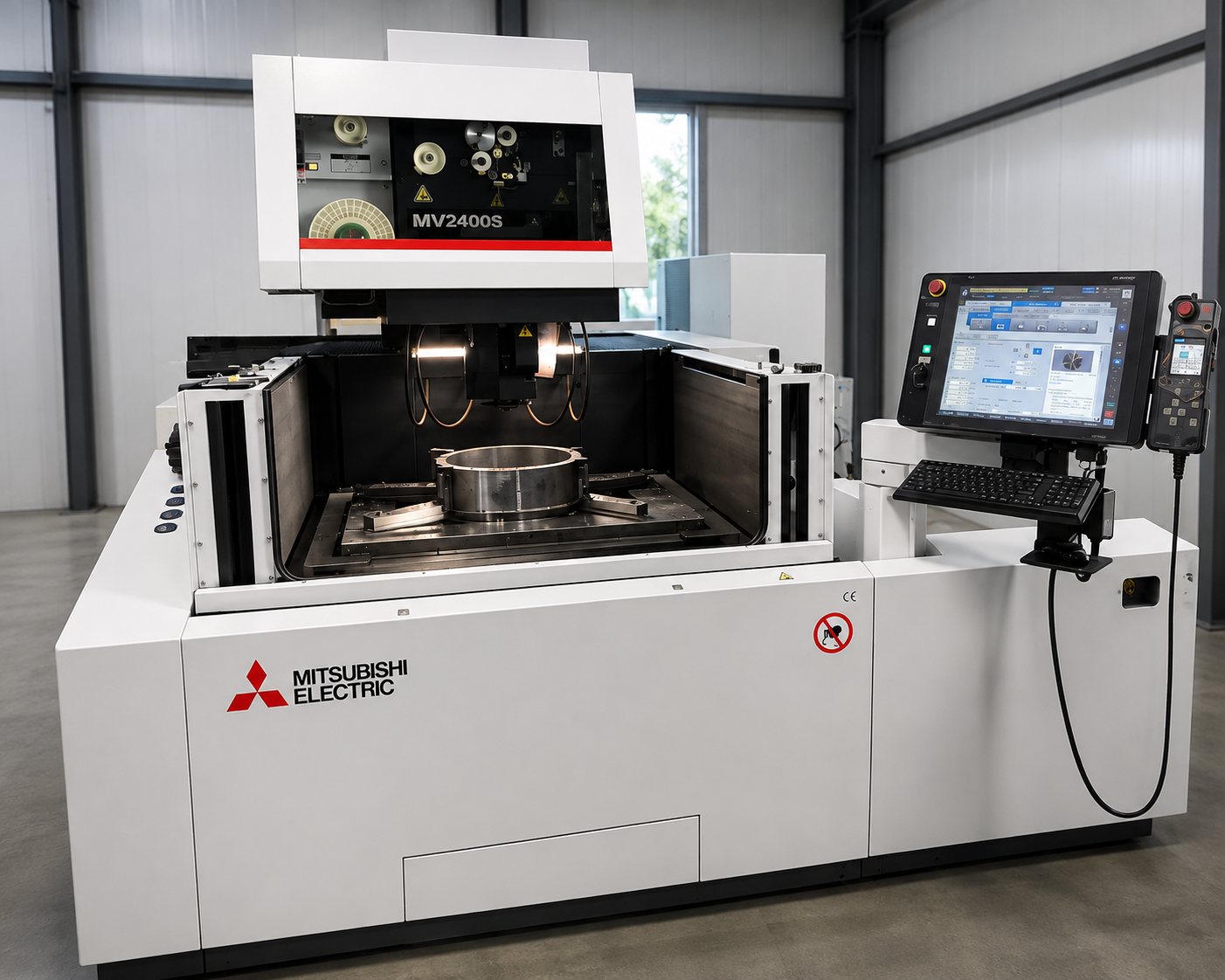

Электроэрозионный проволочно-вырезной станок Mitsubishi Electric MV2400S
Оборудование позволяет обрабатывать закалённые стали, нержавеющую сталь, твёрдые сплавы, титан, алюминий, медь, латунь и специальные металлические сплавы.
Обработка выполняется тонкой непрерывно движущейся проволокой-электродом. Электрические разряды между проволокой и заготовкой постепенно удаляют материал по заданному контуру. Резание происходит без непосредственного контакта инструмента с деталью, поэтому заготовка практически не испытывает механических нагрузок.
Перемещения по осям U и V позволяют выполнять наклонную резку, формировать конусные поверхности и изготавливать детали со сложной пространственной геометрией.
Возможности станка
На Mitsubishi Electric MV2400S выполняются:
- высокоточная контурная резка металла;
- изготовление матриц и пуансонов;
- обработка пресс-форм и штампов;
- вырезание пазов и фасонных отверстий;
- изготовление деталей со сложным профилем;
- обработка закалённых деталей;
- получение узких прорезей;
- изготовление конических поверхностей;
- обработка инструментальных и твёрдых сплавов;
- единичное и серийное производство прецизионных деталей.
Максимальные размеры обрабатываемой заготовки составляют 1050 × 820 × 305 мм, а её масса может достигать 1500 кг.
Технические характеристики Mitsubishi Electric MV2400S
| Характеристика | Значение |
|---|---|
| Тип оборудования | проволочно-вырезной электроэрозионный станок с ЧПУ |
| Количество управляемых осей | 5 — X, Y, Z, U и V |
| Перемещение по оси X | 600 мм |
| Перемещение по оси Y | 400 мм |
| Перемещение по оси Z | 310 мм |
| Перемещение по оси U | 150 мм — ±75 мм |
| Перемещение по оси V | 150 мм — ±75 мм |
| Максимальный угол конусной обработки | 15° при высоте 260 мм |
| Расширенный угол конусной обработки | до 30° при высоте 110 мм |
| Максимальный размер заготовки | 1050 × 820 × 305 мм |
| Максимальная масса заготовки | 1500 кг |
| Размер рабочего стола | 840 × 560 мм |
| Конструкция стола | закалённый трёхсторонний стол |
| Диаметр проволоки-электрода | 0,1–0,3 мм |
| Стандартная масса катушки проволоки | 10 кг |
| Автоматическая заправка проволоки | предусмотрена |
| Автоматическая рубка отработанной проволоки | предусмотрена |
| Метод обработки | погружная электроэрозионная обработка |
| Тип генератора | регенеративный транзисторный импульсный |
| Максимальный выходной ток генератора | 50 А |
| Минимальный программируемый шаг | 0,1 мкм |
| Минимальное разрешение осей | 0,05 мкм |
| Система управления | Mitsubishi Electric M700 или M800 — в зависимости от года и комплектации |
| Объём диэлектрической системы | 860 л |
| Тонкость фильтрации | 3 мкм |
| Количество фильтрующих элементов | 2 |
| Температурная стабилизация диэлектрика | встроенная система охлаждения |
| Электропитание | 3-фазное, 400 В, 50/60 Гц |
| Потребляемая мощность | около 13 кВА |
| Габариты станка | 2687 × 3030 × 2150 мм |
| Масса станка | около 3500 кг |
Преимущества оборудования
- Обработка заготовок массой до 1500 кг.
- Возможность резки закалённых и труднообрабатываемых материалов.
- Отсутствие механического давления режущего инструмента на деталь.
- Получение сложных контуров, узких пазов и внутренних профилей.
- Наклонная и конусная обработка с использованием осей U и V.
- Автоматическая заправка проволоки после обрыва.
- Стабильное натяжение проволоки-электрода.
- Линейные измерительные системы по осям X и Y.
- Высокая точность позиционирования.
- Автоматический контроль уровня рабочей жидкости.
- Стабилизация температуры диэлектрика.
- Возможность продолжительной автоматической работы.
- Снижение расхода проволоки, электроэнергии и фильтрующих элементов.
ООО «ЛАЗЕР-КМ» выполняет проволочно-эрозионную обработку металлических деталей на станке Mitsubishi Electric MV2400S. Работы производятся по чертежам, эскизам и 3D-моделям заказчика. Для расчёта стоимости направьте техническую документацию, укажите материал, толщину заготовки, количество деталей и требования к точности.
