WELE CV‑1060

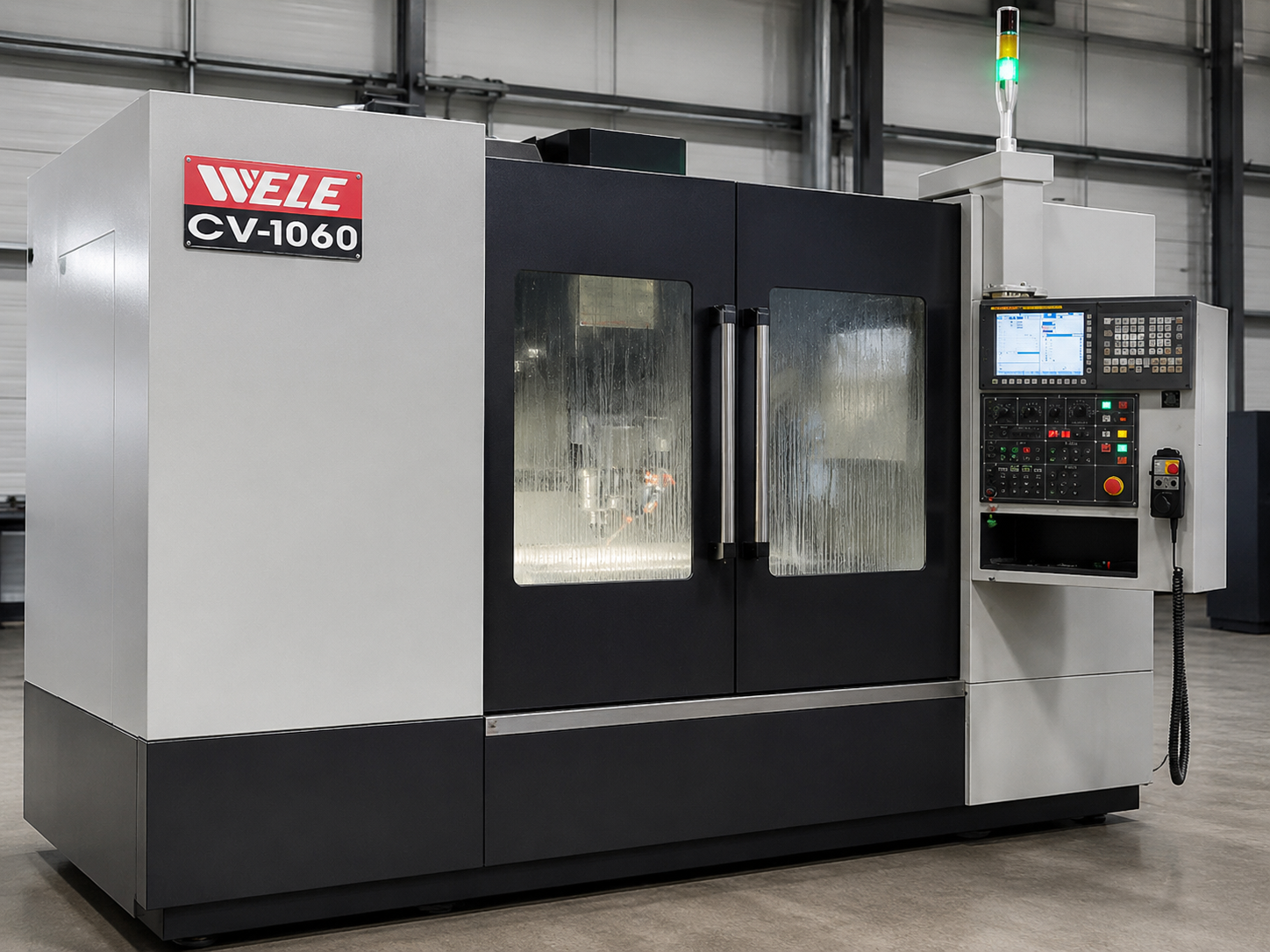

Вертикальный обрабатывающий центр WELE CV‑1060 с ЧПУ
Рабочая зона размером 1020 × 600 × 600 мм позволяет изготавливать детали средних и крупных размеров. Стол выдерживает заготовки массой до 700 кг. Шпиндель с частотой вращения до 10 000 об/мин и автоматический магазин на 24 инструмента обеспечивают высокую производительность и позволяют выполнять несколько операций за одну установку детали.
Линейные направляющие и жёсткая конструкция станка уменьшают вибрации и обеспечивают стабильную точность обработки. WELE CV‑1060 подходит для единичного, мелкосерийного и серийного производства.
Выполняемые операции
На станке WELE CV‑1060 выполняются:
- плоскостное и контурное фрезерование;
- обработка уступов, пазов и карманов;
- сверление и рассверливание отверстий;
- растачивание и развёртывание;
- зенкерование;
- нарезание резьбы;
- обработка сложных контуров;
- изготовление корпусных деталей;
- черновая и чистовая обработка;
- обработка деталей по 3D-моделям и управляющим программам.
Оборудование может использоваться для обработки конструкционных, инструментальных и нержавеющих сталей, алюминиевых сплавов, чугуна, латуни и других материалов с применением подходящего инструмента и режимов резания.
Технические характеристики WELE CV‑1060
| Характеристика | Значение |
|---|---|
| Тип станка | вертикальный обрабатывающий центр с ЧПУ |
| Количество управляемых осей | 3 |
| Перемещение по оси X | 1020 мм |
| Перемещение по оси Y | 600 мм |
| Перемещение по оси Z | 600 мм |
| Расстояние от торца шпинделя до стола | 105–705 мм |
| Размер рабочего стола | 1150 × 600 мм |
| Максимальная нагрузка на стол | 700 кг |
| Количество Т-образных пазов | 5 |
| Размер и шаг Т-образных пазов | 18 × 125 мм |
| Конус шпинделя | BT40 |
| Частота вращения шпинделя | до 10 000 об/мин |
| Тип привода шпинделя | ременной |
| Мощность двигателя шпинделя | 7,5/11 кВт |
| Крутящий момент шпинделя | 48/71 Н·м |
| Ускоренное перемещение по осям X и Y | 36 м/мин |
| Ускоренное перемещение по оси Z | 30 м/мин |
| Максимальная рабочая подача | 10 000 мм/мин |
| Вместимость магазина инструментов | 24 позиции |
| Максимальный диаметр инструмента | 78 мм |
| Максимальный диаметр при свободных соседних позициях | 150 мм |
| Максимальная длина инструмента | 300 мм |
| Максимальная масса инструмента | 7 кг |
| Точность позиционирования по JIS | ±0,003 мм |
| Повторяемость позиционирования по JIS | ±0,002 мм |
| Система ЧПУ | FANUC 0i‑MD или Mitsubishi M70VA — в зависимости от комплектации |
| Требуемая электрическая мощность | 30 кВА |
| Рабочее давление воздуха | 6 кгс/см² |
| Габариты станка | 3550 × 2400 × 2800 мм |
| Масса станка | около 5500 кг |
Преимущества станка
- Обработка деталей размером до 1020 × 600 × 600 мм.
- Возможность установки заготовок массой до 700 кг.
- Высокая точность и повторяемость размеров.
- Автоматическая смена 24 инструментов.
- Выполнение нескольких операций за одну установку.
- Высокая скорость холостых перемещений.
- Жёсткое нарезание резьбы.
- Эффективная обработка корпусных и плоских деталей.
- Сокращение времени изготовления серийной продукции.
- Стабильное качество черновой и чистовой обработки.
ООО «ЛАЗЕР-КМ» выполняет фрезерную обработку деталей на вертикальном обрабатывающем центре WELE CV‑1060 по чертежам, эскизам и 3D-моделям заказчика. Для расчёта стоимости направьте техническую документацию, укажите материал, количество изделий и требования к точности.
