Wele AA1880

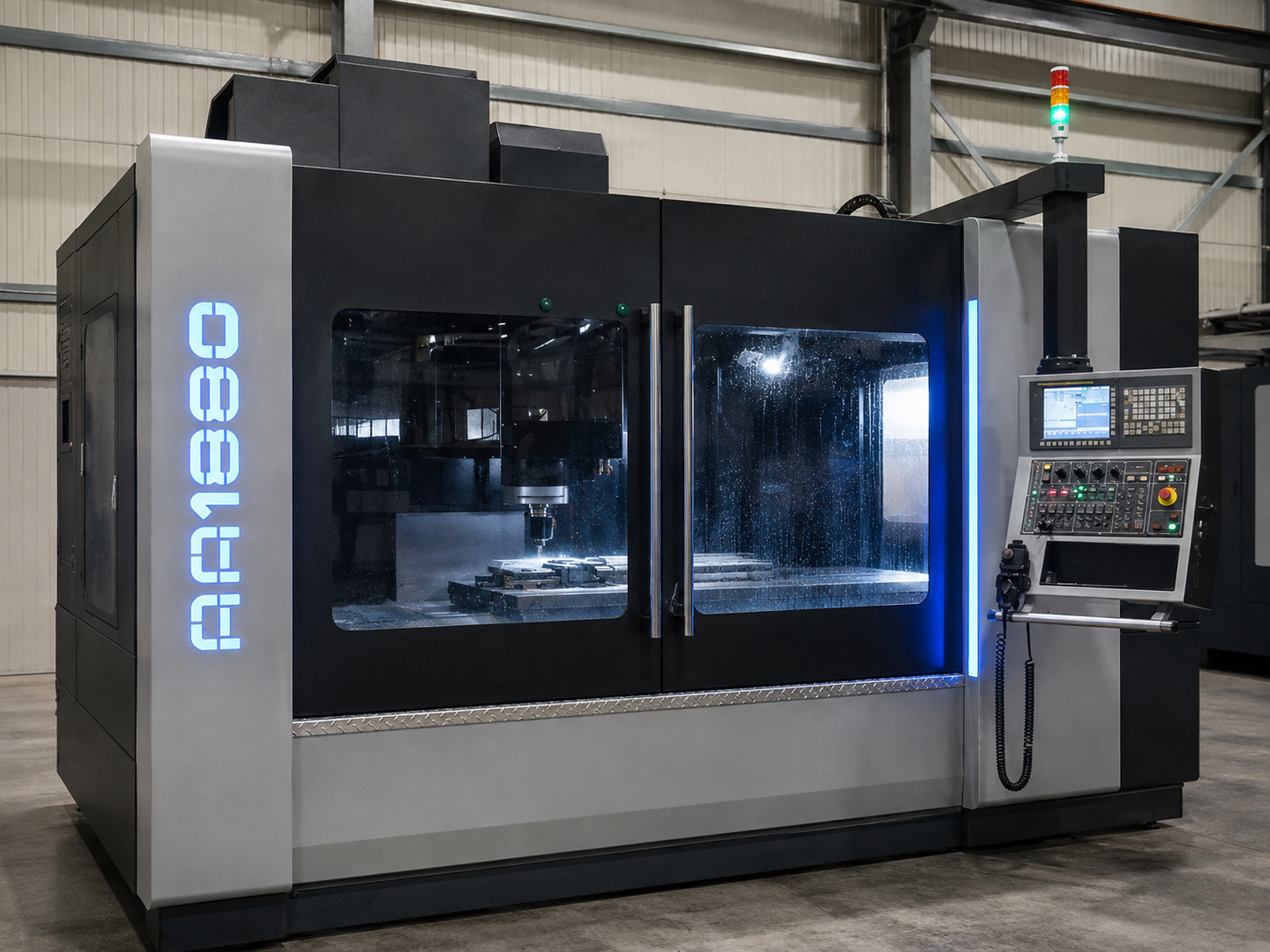

Вертикальный обрабатывающий центр WELE AA1880 с ЧПУ
Рабочая зона станка составляет 1800 × 800 × 800 мм, а допустимая нагрузка на стол достигает 2200 кг.
Станок оборудован жёсткой литой станиной, массивной колонной и направляющими скольжения. Такая конструкция эффективно гасит вибрации, обеспечивает устойчивость при значительных нагрузках и позволяет выполнять интенсивную черновую и точную чистовую обработку.
Шпиндель с конусом BT50 и частотой вращения до 6000 об/мин рассчитан на работу с крупным режущим инструментом. Автоматическая смена инструмента позволяет выполнять несколько технологических операций за одну установку заготовки.
Выполняемые операции
На станке WELE AA1880 выполняются:
- черновое и чистовое фрезерование;
- обработка плоскостей, уступов и торцов;
- фрезерование пазов и карманов;
- контурная обработка;
- сверление отверстий;
- растачивание и развёртывание;
- зенкерование;
- нарезание резьбы;
- изготовление крупногабаритных корпусных деталей;
- обработка плит, рам, оснований, корпусов и пресс-форм;
- изготовление деталей по чертежам и 3D-моделям.
Оборудование подходит для обработки конструкционных, инструментальных и нержавеющих сталей, чугуна, алюминиевых сплавов, латуни и других материалов.
Технические характеристики WELE AA1880
| Характеристика | Значение |
|---|---|
| Тип оборудования | тяжёлый вертикальный обрабатывающий центр с ЧПУ |
| Количество управляемых осей | 3 |
| Перемещение по оси X | 1800 мм |
| Перемещение по оси Y | 800 мм |
| Перемещение по оси Z | 800 мм |
| Расстояние от торца шпинделя до стола | 200–1000 мм |
| Размер рабочего стола | 1950 × 800 мм |
| Максимальная нагрузка на стол | 2200 кг |
| Количество Т-образных пазов | 5 |
| Размер и шаг Т-образных пазов | 18 × 150 мм |
| Конус шпинделя | BT50 |
| Частота вращения шпинделя | до 6000 об/мин |
| Мощность двигателя шпинделя | 11/15 кВт в стандартном исполнении |
| Тип привода шпинделя | ременной или двухступенчатый редуктор — в зависимости от комплектации |
| Ускоренное перемещение по оси X | 15 м/мин |
| Ускоренное перемещение по оси Y | 15 м/мин |
| Ускоренное перемещение по оси Z | 12 м/мин |
| Диапазон рабочей подачи | 1–8000 мм/мин |
| Вместимость магазина инструментов | 16 позиций; 24, 30 или 40 — опционально |
| Максимальный диаметр инструмента | 110 мм |
| Диаметр инструмента при свободных соседних позициях | до 200 мм |
| Максимальная длина инструмента | 300 мм |
| Максимальная масса инструмента | 15 кг |
| Точность позиционирования по VDI/DGQ 3441 | P ≤ 0,015 мм |
| Повторяемость позиционирования | Ps ≤ 0,008 мм |
| Система ЧПУ | FANUC 0i‑MD; другие системы — в зависимости от комплектации |
| Габариты станка | 4450 × 3140 × 3478 мм |
| Масса станка | около 18 000 кг |
Преимущества оборудования
- Обработка деталей длиной до 1800 мм.
- Установка заготовок массой до 2200 кг.
- Высокая жёсткость при тяжёлом фрезеровании.
- Направляющие скольжения с хорошим гашением вибраций.
- Мощный шпиндель с инструментальным конусом BT50.
- Выполнение черновых и чистовых операций за одну установку.
- Автоматическая смена инструмента.
- Возможность подключения четвёртой оси.
- Стабильная точность при продолжительной обработке.
- Эффективное удаление большого объёма металла.
- Подходит для единичного и серийного производства.
ООО «ЛАЗЕР-КМ» выполняет механическую обработку крупногабаритных деталей на вертикальном обрабатывающем центре WELE AA1880. Работы производятся по чертежам, эскизам и 3D-моделям заказчика. Для расчёта стоимости направьте техническую документацию, укажите материал, количество изделий и требования к точности.
