PROSPER SXY600 HD

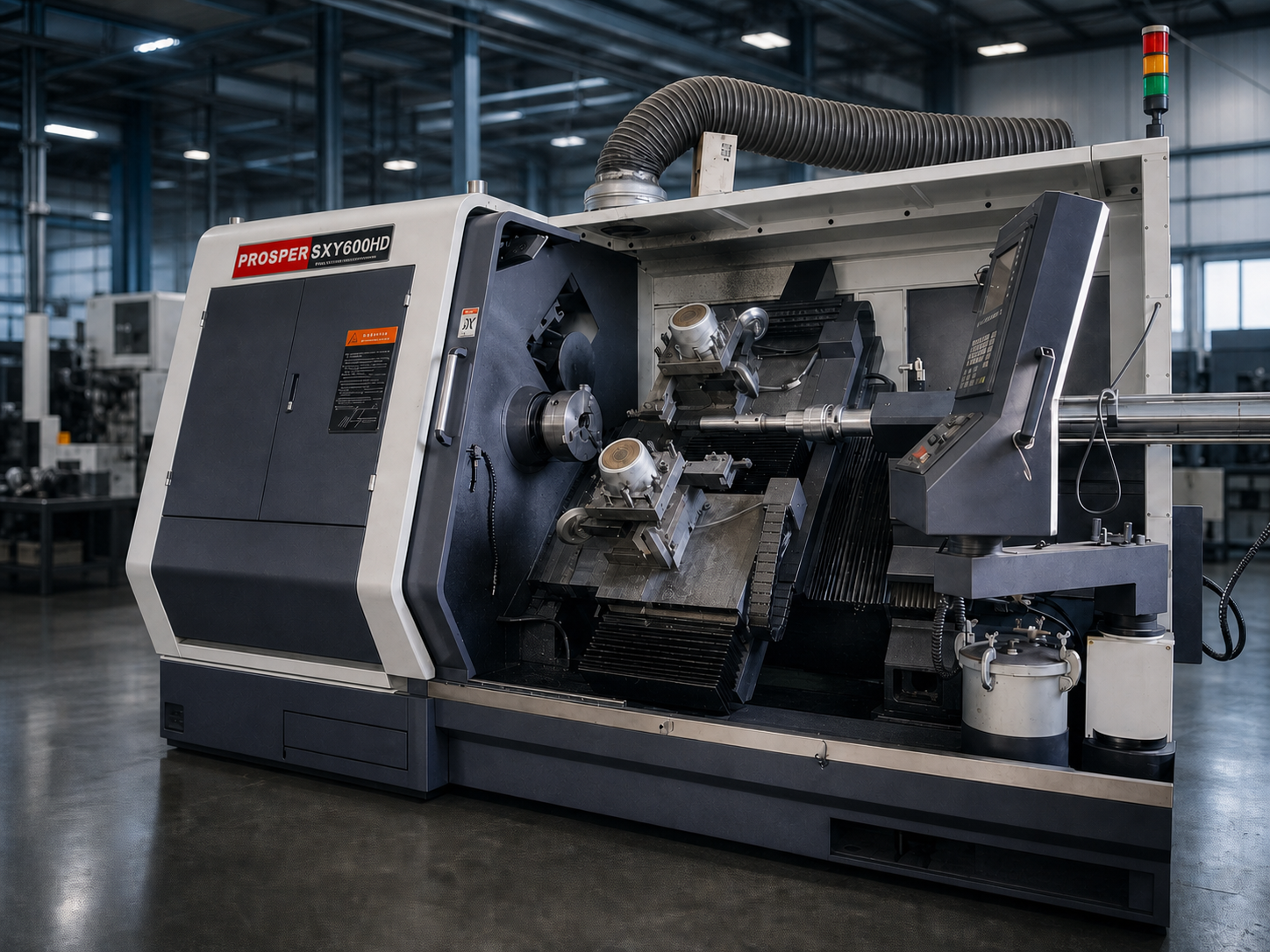

Станок ротационной вытяжки с ЧПУ PROSPER PS-CNCSXY600HD
Оборудование предназначено для обработки заготовок диаметром до 600 мм из алюминия, меди, углеродистой и нержавеющей стали.
Два формовочных ролика, расположенные симметрично под углом 180°, обеспечивают равномерное распределение нагрузки, устойчивость процесса и высокую повторяемость изделий. Станок подходит для серийного и массового производства деталей сложной формы без сварных соединений.
Преимущества
- обработка заготовок диаметром до 600 мм;
- двухсторонняя ротационная вытяжка двумя роликами;
- высокая жёсткость и устойчивость конструкции;
- программное управление движением роликов и шпинделя;
- высокая повторяемость при серийном производстве;
- обработка алюминия, меди, стали и нержавеющей стали;
- мощный сервопривод главного шпинделя;
- усиленные направляющие и шарико-винтовые передачи;
- автоматическая централизованная система смазки;
- цифровое управление гидравлической системой;
- возможность компенсации инструмента;
- возможность комплектации системой ЧПУ Siemens.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | PROSPER PS-CNCSXY600HD |
| Тип оборудования | Станок ротационной вытяжки с ЧПУ |
| Максимальный диаметр заготовки | 600 мм |
| Мощность главного шпинделя | 15 кВт, сервопривод |
| Перемещение по оси Z | 600 мм |
| Перемещение по оси X | 430 мм |
| Ход задней бабки | 600 мм |
| Максимальное усилие задней бабки | 30 кН |
| Количество инструментальных позиций | 1+1, 2+2 или 4+4 — в зависимости от комплектации |
| Толщина алюминиевой или медной заготовки | 0,5–6,0 мм |
| Толщина заготовки из углеродистой стали | 0,5–4,0 мм |
| Толщина заготовки из нержавеющей стали | 0,5–3,0 мм |
| Система управления | Prosper CNC / Siemens — в зависимости от комплектации |
| Система смазки | Автоматическая централизованная |
| Габариты и масса | Уточняются согласно выбранной комплектации |
Указанная толщина металла является ориентировочной. Фактические возможности обработки зависят от марки материала, диаметра заготовки, геометрии изделия, используемой оправки и технологии формования.
Конструктивные особенности
Станок выполнен на жёстком литом основании, устойчивом к вибрациям и нагрузкам, возникающим при формовании металла. Усиленные направляющие и шарико-винтовые передачи обеспечивают плавное и точное перемещение рабочих узлов.
ЧПУ контролирует траекторию и скорость движения роликов, частоту вращения шпинделя и параметры процесса. Сохранённые программы можно повторно использовать при выпуске серий одинаковых изделий.
Интегрированные системы гидравлики и автоматической смазки снижают трудоёмкость обслуживания и повышают стабильность работы оборудования.
Области применения
PROSPER PS-CNCSXY600HD применяется для производства:
- светильников и отражателей;
- вентиляционных элементов;
- металлических ёмкостей и резервуаров;
- кухонной посуды;
- корпусов и кожухов оборудования;
- деталей вентиляторов и систем кондиционирования;
- автомобильных компонентов;
- изделий для химической промышленности;
- другой осесимметричной тонкостенной продукции.
Опции
Для подбора комплектации отправьте чертёж изделия, марку и толщину материала, требуемую производительность и планируемый объём выпуска. Мы подготовим техническое решение и коммерческое предложение.
