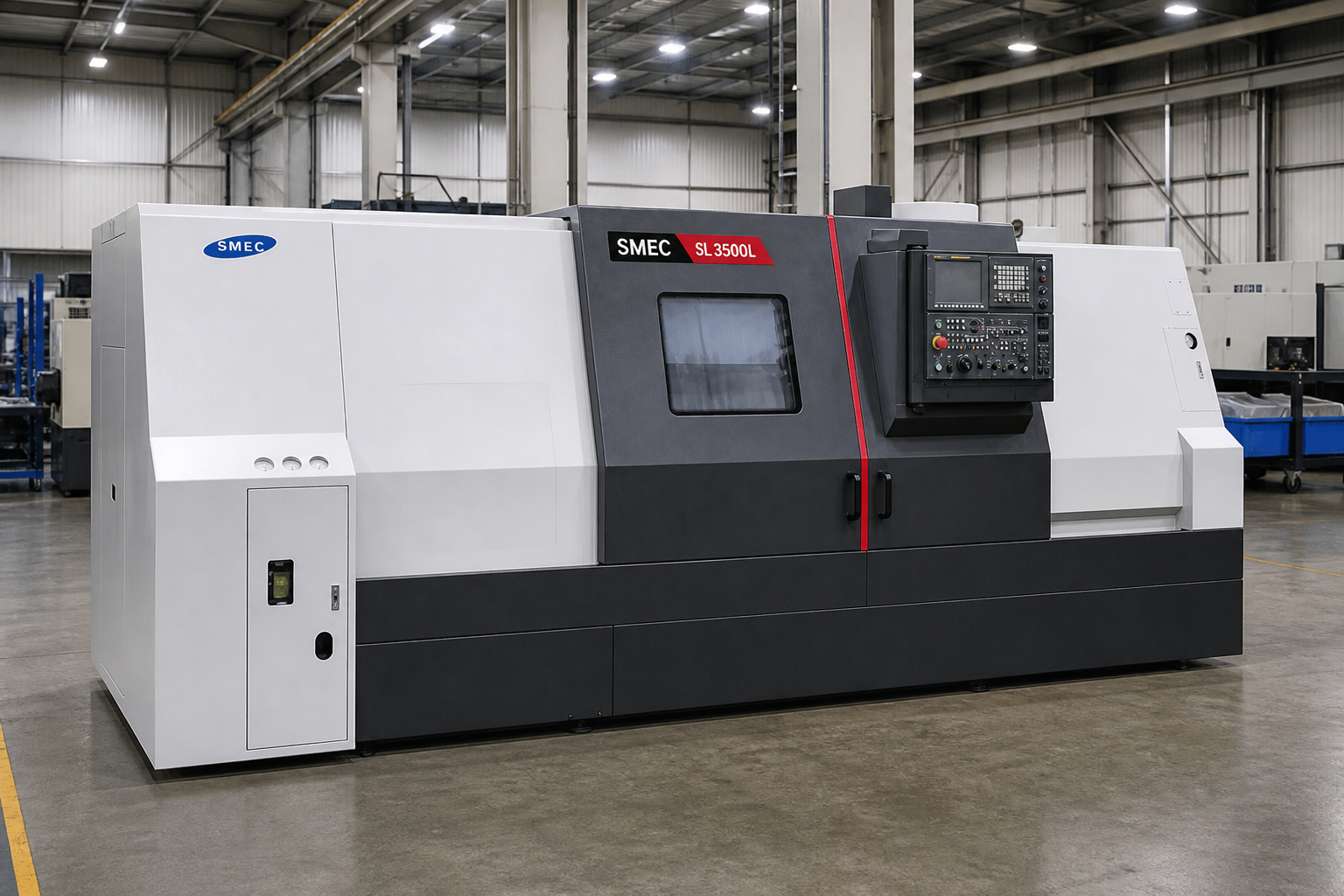

SMEC SL3500L
Жёсткая литая станина и направляющие скольжения обеспечивают устойчивость оборудования при значительных нагрузках, уменьшают вибрации и позволяют сохранять точность размеров при черновой и чистовой обработке. Револьверная головка на 12 инструментов сокращает время переналадки и повышает производительность.
На станке SMEC SL3500L выполняются:
- наружное и внутреннее точение;
- обработка торцов и цилиндрических поверхностей;
- растачивание отверстий;
- сверление и зенкерование;
- нарезание наружной и внутренней резьбы;
- обработка канавок;
- отрезные операции;
- изготовление валов, осей, втулок, фланцев, роликов и других тел вращения.
Система ЧПУ обеспечивает автоматическое выполнение заданной программы, точную повторяемость размеров и стабильное качество деталей при единичном и серийном производстве.
Технические характеристики SMEC SL3500L
| Характеристика | Значение |
|---|---|
| Тип оборудования | горизонтальный токарный центр с ЧПУ |
| Количество управляемых осей | 2 — X и Z |
| Максимальный диаметр обработки | 500 мм |
| Максимальная длина обработки | 1530 мм — версия A / 1500 мм — версия B |
| Диаметр устанавливаемого патрона | 12″ — версия A / 15″ — версия B |
| Наибольший диаметр над станиной | 680 мм |
| Наибольший диаметр над суппортом | 505 мм |
| Частота вращения шпинделя | до 2500 об/мин — версия A / до 2000 об/мин — версия B |
| Конец шпинделя | ASA A2-11 |
| Диаметр отверстия шпинделя | 115 мм — версия A / 132 мм — версия B |
| Внутренний диаметр тяговой трубы | 103 мм — версия A / 117,5 мм — версия B |
| Мощность двигателя шпинделя | 18,5/26 кВт |
| Перемещение по оси X | 280 мм |
| Перемещение по оси Z | 1605 мм — версия A / 1575 мм — версия B |
| Ускоренное перемещение по оси X | 20 м/мин |
| Ускоренное перемещение по оси Z | 24 м/мин |
| Количество позиций револьверной головки | 12 |
| Размер державки токарного инструмента | 25 мм |
| Максимальный диаметр расточной оправки | 50 мм |
| Время индексации револьверной головки | 0,25 с |
| Диаметр пиноли задней бабки | 130 мм |
| Ход пиноли задней бабки | 120 мм |
| Конус задней бабки | MT4 |
| Система ЧПУ | FANUC 0i‑TF или Siemens 828D Advanced — в зависимости от комплектации |
| Масса станка | около 9,3–9,4 т — в зависимости от исполнения |
Преимущества оборудования
- Обработка длинномерных деталей длиной до 1530 мм.
- Высокая жёсткость конструкции при тяжёлом точении.
- Стабильная точность при серийном производстве.
- Возможность обработки заготовок диаметром до 500 мм.
- Автоматическая смена инструмента.
- Быстрая переналадка между различными деталями.
- Поддержка обработки заготовок задней бабкой.
- Выполнение черновых и чистовых операций за одну установку.
ООО «ЛАЗЕР-КМ» выполняет токарную обработку металла на станке SMEC SL3500L по чертежам, эскизам и 3D-моделям заказчика.
Для расчёта стоимости и срока изготовления направьте нам техническую документацию, укажите материал, необходимое количество деталей и требования к точности.
