Токарный центр 1ТНК-5607 с ЧПУ

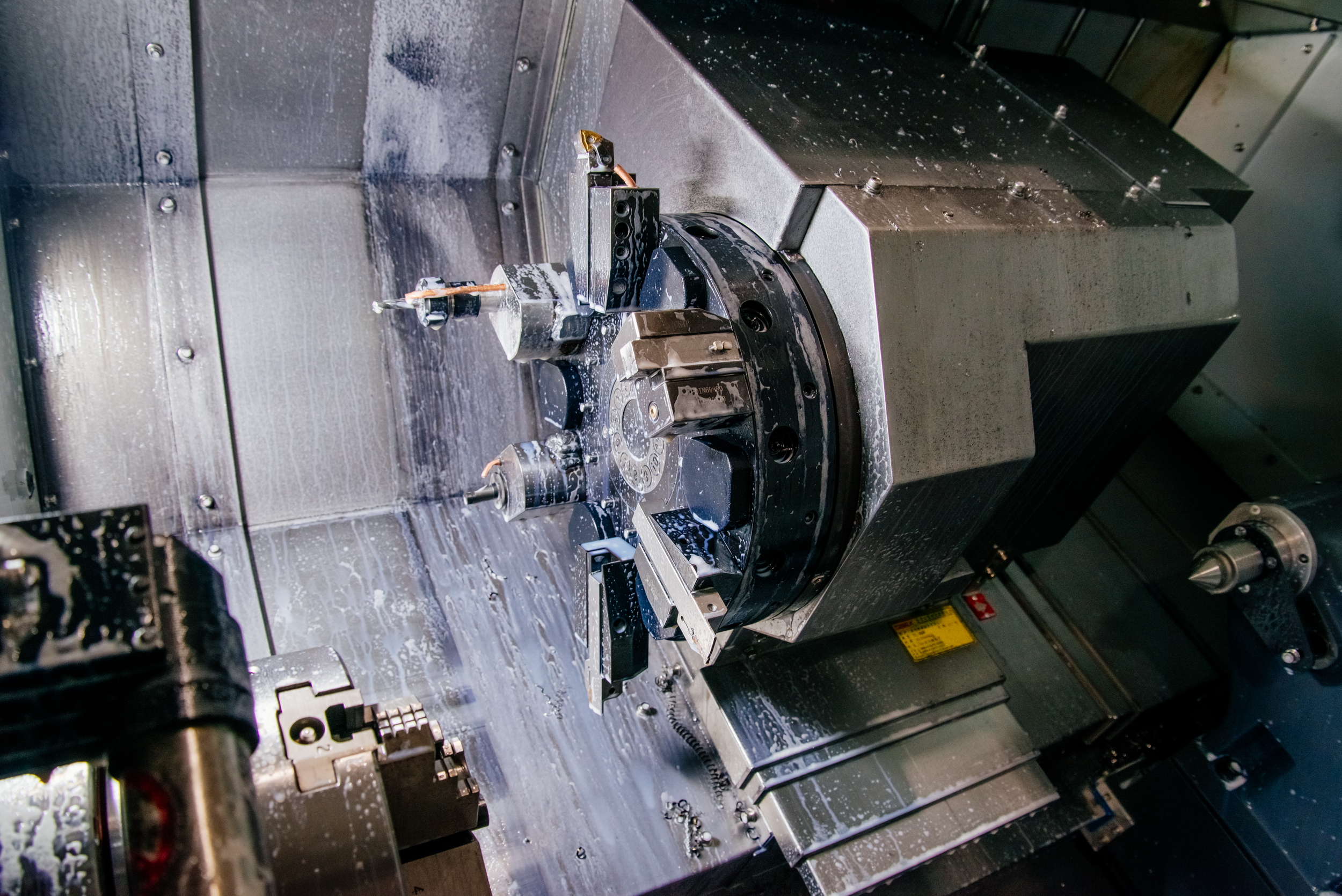

Токарный обрабатывающий центр 1ТНК-5607 с системой ЧПУ FANUC предназначен для высокопроизводительной обработки деталей диаметром до 320 мм и длиной до 570 мм. Станок оборудован наклонными направляющими качения, автоматической задней бабкой и 10-позиционной револьверной головкой.
1ТНК-5607 — горизонтальный токарный обрабатывающий центр с ЧПУ и закрытой рабочей зоной. Станок предназначен для наружного и внутреннего точения, растачивания, сверления, подрезки торцов и нарезания резьбы.
Наклонная компоновка станины обеспечивает эффективное удаление стружки и удобный доступ к рабочей зоне. Направляющие качения обеспечивают высокую скорость перемещений, точность позиционирования и стабильность обработки.

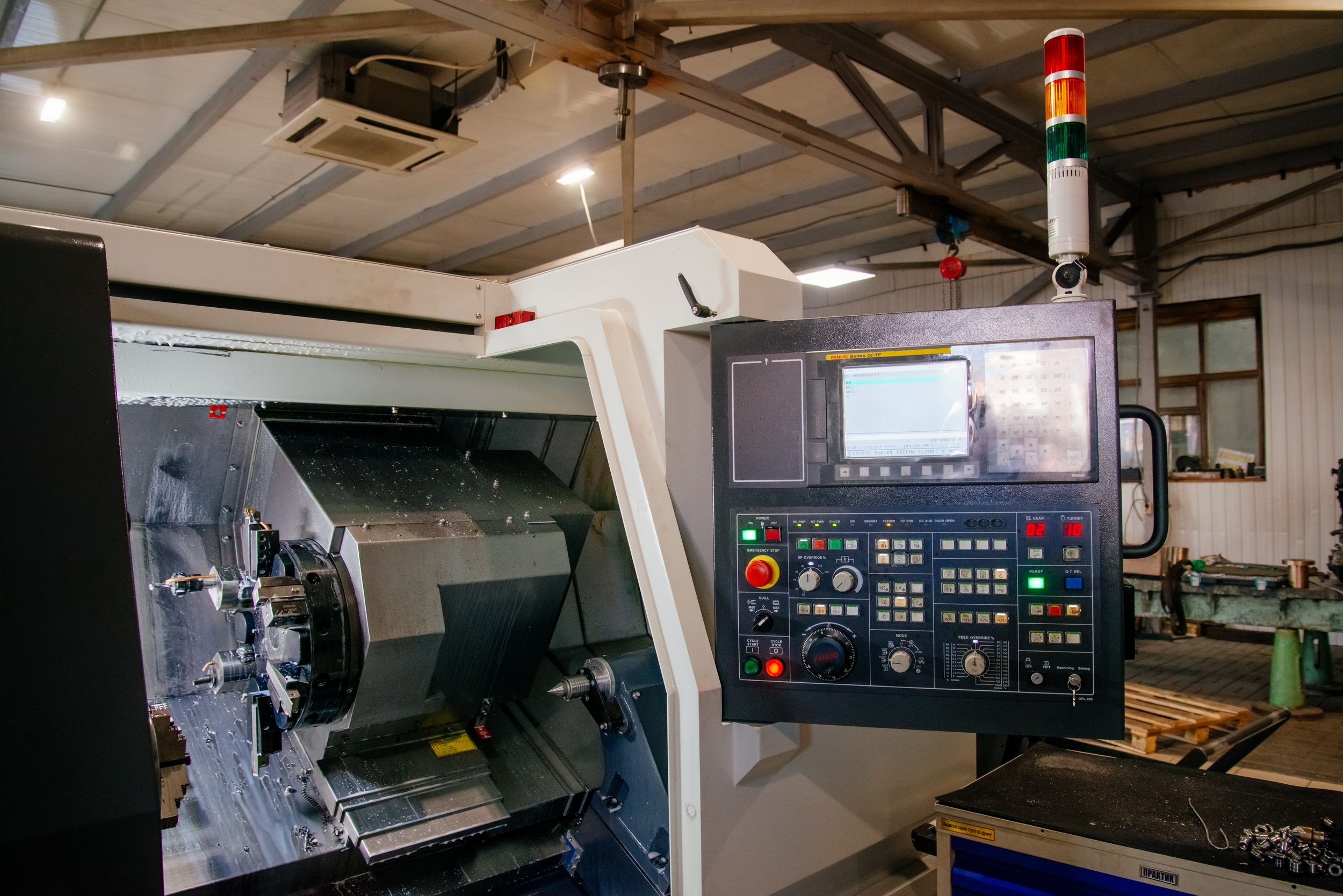

Система ЧПУ FANUC 0i-TF подходит для серийного и мелкосерийного производства. Автоматическая задняя бабка позволяет обрабатывать длинномерные заготовки, а 10-позиционная револьверная головка сокращает время переналадки.
Серийный номер оборудования: L2010123.
Основные преимущества
- максимальный диаметр точения — 320 мм;
- максимальная длина точения — 570 мм;
- расстояние между центрами — 787 мм;
- мощность привода шпинделя — 11/15 кВт;
- частота вращения шпинделя — до 4500 об/мин;
- 10-позиционная револьверная головка;
- автоматическая задняя бабка;
- направляющие качения с наклоном 30°;

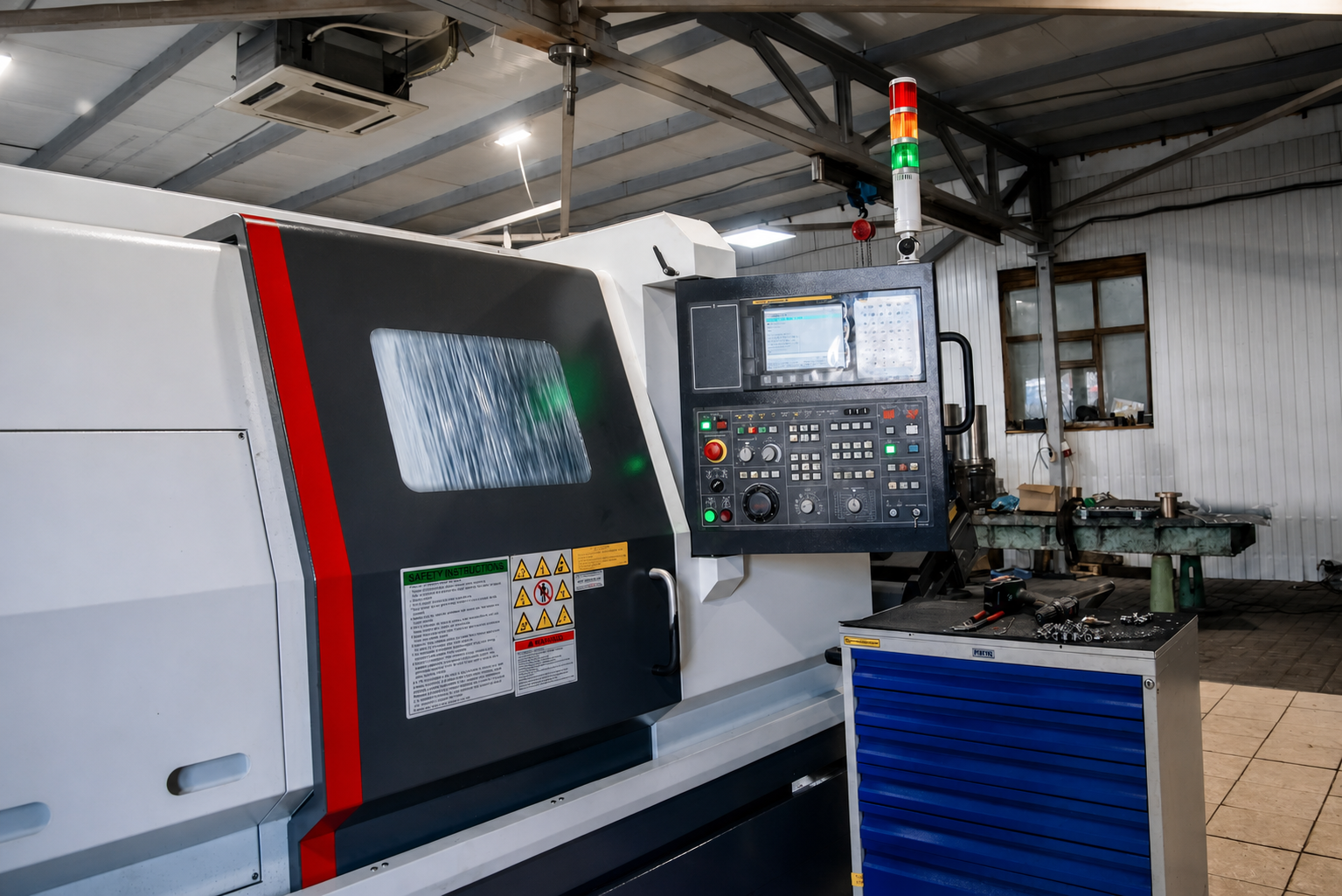

- закрытая кабинетная защита рабочей зоны;
- система автоматической смазки и подачи СОЖ;

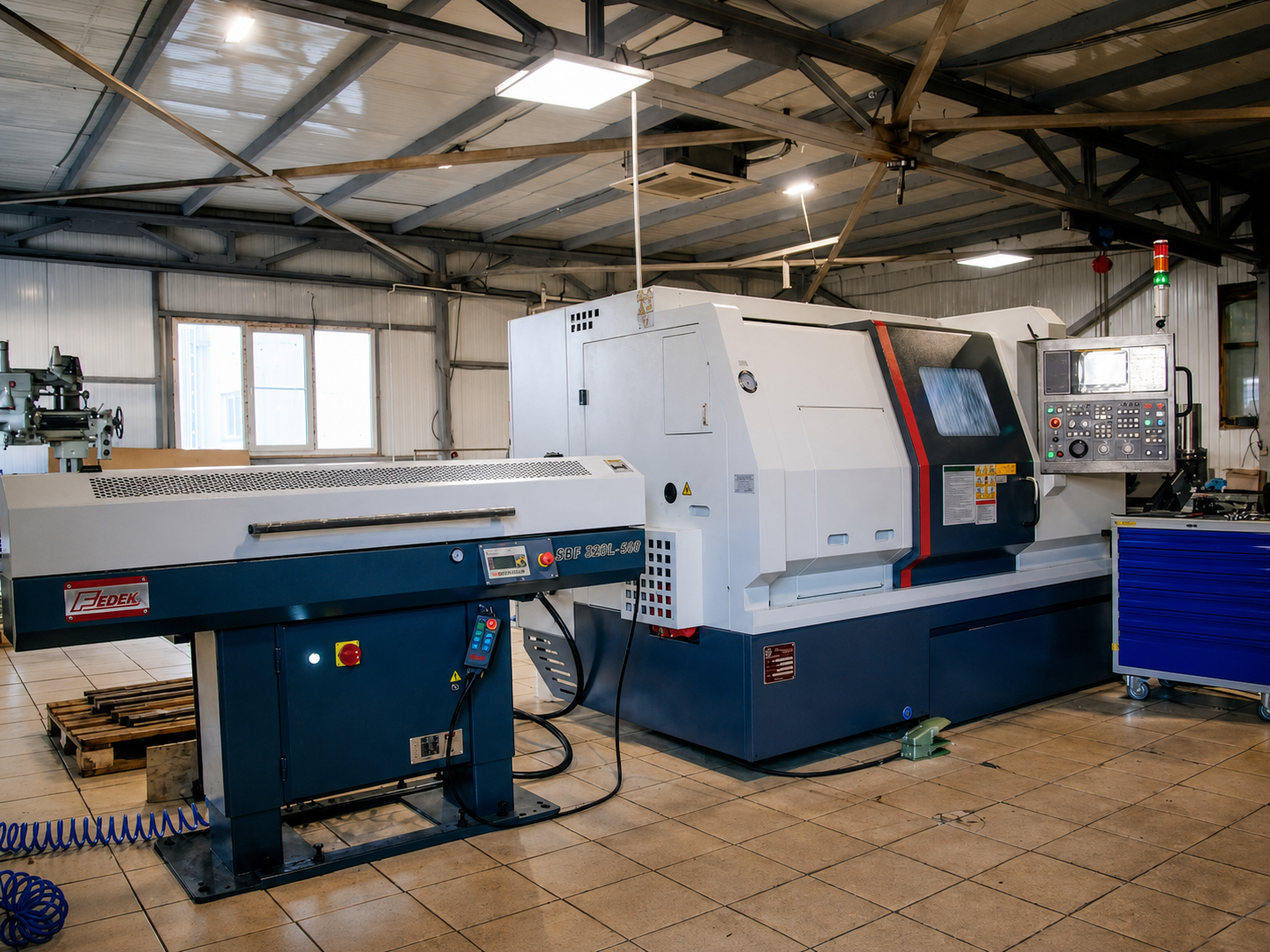

- возможность подключения пруткового податчика.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | 1ТНК-5607 |
| Серийный номер | L2010123 |
| Тип оборудования | Токарный обрабатывающий центр с ЧПУ |
| Система ЧПУ | FANUC 0i-TF |
| Тип направляющих | Качения, наклонные 30° |
| Размер патрона | 200 мм |
| Максимальный устанавливаемый диаметр | 560 мм |
| Диаметр над поперечным суппортом | 420 мм |
| Максимальный диаметр точения | 320 мм |
| Максимальная длина точения | 570 мм |
| Расстояние между центрами | 787 мм |
| Перемещение по оси X | 190 мм |
| Перемещение по оси Z | 610 мм |
| Быстрые перемещения X/Z | 30/30 м/мин |
| Диапазон вращения шпинделя | 50–4500 об/мин |
| Мощность привода шпинделя | 11/15 кВт |
| Торец шпинделя | A2-6 |
| Диаметр отверстия шпинделя | 62 мм |
| Максимальный диаметр прутка | 52 мм |
| Количество позиций револьверной головки | 10 |
| Сечение токарной державки | 25 × 25 мм |
| Диаметр осевого инструмента | 40 мм |
| Управление задней бабкой | Автоматическое |
| Диаметр пиноли задней бабки | 65 мм |
| Перемещение пиноли | 50 мм |
| Конус пиноли | MT-4 |
| Точность позиционирования | ±0,004 мм |
| Повторяемость позиционирования | ±0,003 мм |
| Габариты, Д × Ш × В | 2620 × 1750 × 1790 мм |
| Масса с конвейером | 3720 кг |
| Общая потребляемая мощность | 15 кВА |
Оснащение
- гидравлический трехкулачковый патрон;
- револьверная головка на 10 инструментов;
- автоматическая задняя бабка;
- конвейер удаления стружки;
- система подачи СОЖ;
- автоматическая система смазки;
- освещение рабочей зоны;

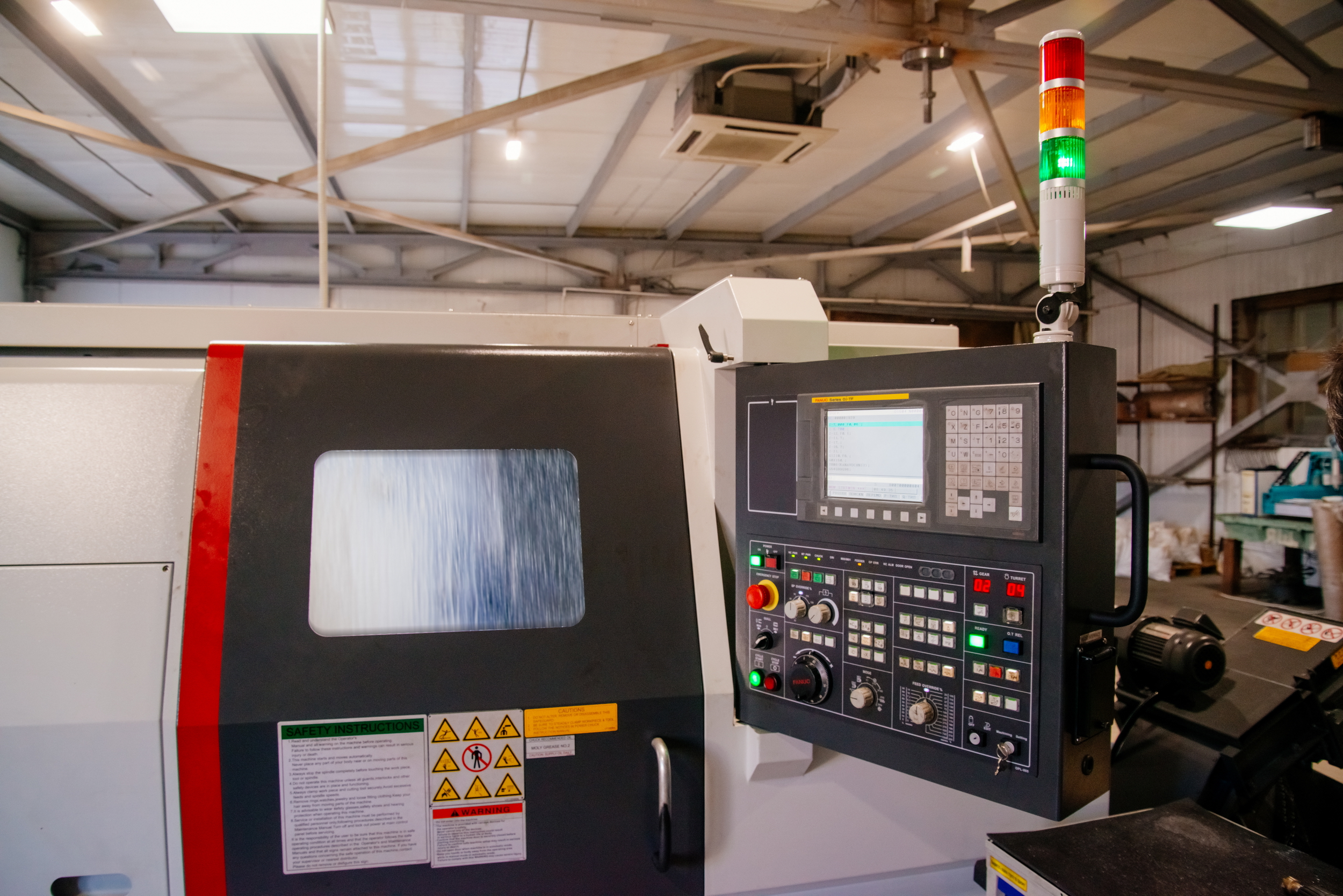

- трехцветная сигнальная колонна;
- закрытая кабинетная защита;
- подготовка для подключения пруткового податчика.
